ড্রোনের জন্য 100-2000Khz PRR PM-1500 এয়ারবর্ন লেজার স্ক্যানিং LiDAR সিস্টেম

100-2000Khz PRR 1500m@60% রেঞ্জ 5mm@50m নির্ভুলতা PM-1500 এয়ারবর্ন লিডার সিস্টেম 0.001° কৌণিক রেজোলিউশন 75° FoV সহ

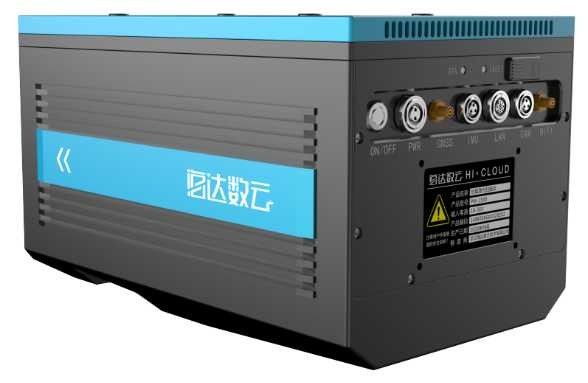

PM-1500 উচ্চ নির্ভুল বায়ুবাহিত LiDAR সিস্টেম উহান হাই-ক্লাউড টেকনোলজি কোং লিমিটেডের নতুন প্রজন্মের মূল প্রযুক্তি কাঠামোর উপর ভিত্তি করে।এটি একটি নতুন লঞ্চ করা বায়ুবাহিত LiDAR যার উচ্চ পয়েন্ট ফ্রিকোয়েন্সি, উচ্চ স্ক্যান ফ্রিকোয়েন্সি, উচ্চ নির্ভুলতা এবং শক্তভাবে একীকরণ রয়েছে।সিস্টেমের মূল উপাদান হল মাল্টি-ইকো প্রযুক্তি ফাংশন সহ লেজার স্ক্যানার যা হাই-ক্লাউড দ্বারা স্বাধীনভাবে তৈরি করা হয়েছে।এটি উচ্চ-নির্ভুল ইনর্শিয়াল নেভিগেশন মডিউল এবং এরিয়াল সার্ভে ক্যামেরার মতো মডিউলগুলিকে একীভূত করে৷এটি বিভিন্ন ক্যারিয়ার যেমন VTOL ফিক্সড উইং UAV, মাল্টি রটার UAV এবং হেলিকপ্টারের জন্য উপযুক্ত।পেশাদার পোস্ট-প্রসেসিং সফ্টওয়্যারের সাথে মিলিত, গ্রাহকদের তাদের সমস্যাগুলি সমাধান করতে এবং কাজগুলি পূরণ করতে একটি "শেষ থেকে শেষ" সমাধান দেওয়া হবে।এটি সার্ভে গ্রেড ম্যাপিং, টপোগ্রাফিক জরিপ এবং ম্যাপিং, ক্যাডাস্ট্রাল জরিপ, ট্রাফিক জরিপ, পাওয়ার লাইন পরিদর্শন, বনজ জরিপ, দুর্যোগ পর্যবেক্ষণ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

স্পেসিফিকেশন

PM1500 উচ্চ নির্ভুল বায়ুবাহিত LiDAR সিস্টেম

সিস্টেমের সুবিধা

• 2,000,000 পয়েন্ট/সেকেন্ড হাই পয়েন্ট ফ্রিকোয়েন্সি: অতি উচ্চ বিন্দু ঘনত্ব, জটিল ক্রিয়াকলাপের জন্য সক্ষম, বৈদ্যুতিক শক্তি/বনজ/মডেলিং এবং অন্যান্য পরিস্থিতির জন্য উপযুক্ত
• 1500m দীর্ঘ পরিমাপ পরিসীমা: উচ্চ ড্রপ ভূখণ্ড ডেটার সহজ প্রক্রিয়াকরণ, অপারেশন দক্ষতা উন্নত
• মাল্টি-ইকো প্রযুক্তি: 4 বার মাল্টি-ইকো, পৃষ্ঠের গাছপালা ফাঁক ভেদ করুন, প্রকৃত ভূখণ্ড বিতরণের প্রতিক্রিয়া
• -40°C~+60°C তাপমাত্রা পরিসীমা: চরম পরিবেশে অপারেশন, চ্যালেঞ্জের মুখোমুখি
• রিয়েল টাইম পয়েন্ট ক্লাউড: রিয়েল টাইম ফিডব্যাক, সাইটের অপারেশন নিয়ন্ত্রণ করুন, জরুরী সিদ্ধান্ত গ্রহণ সক্ষম করুন
• বেস স্টেশন বিনামূল্যে: বেস স্টেশন সেট আপ করার প্রয়োজন নেই, উচ্চ নির্ভুলতা, সমস্ত আবহাওয়া
• পুরো প্রক্রিয়া সফ্টওয়্যার: ওয়ান-স্টপ ডেটা প্রসেসিং, আরও সম্ভাবনা উপলব্ধি করুন

অ্যাপ্লিকেশন প্রকল্প

1. 500kV DC ট্রান্সমিশন লাইন পরিদর্শন

প্রকল্পের পরিদর্শিত লাইন হল 500kV DC ট্রান্সমিশন লাইন সেগমেন্ট, যার মধ্যে 3টি বেস টাওয়ার এবং 2টি অন্তরাল রয়েছে, যার মোট দৈর্ঘ্য প্রায় 0.8কিমি।

এই সেকশনের ট্রান্সমিশন লাইনটি বিদ্যুতায়িত করা হয়েছে, যেখানে ঢেউ খেলানো ভূখণ্ড, গাছপালা কভারেজ, সমৃদ্ধ জিওমোরফিক প্রকার, টাওয়ারের মধ্যে ভালো ইন্টারভিজিবিলিটি এবং রাস্তাগুলো টাওয়ারের নিচে পৌঁছাতে পারে।

প্রকল্পের প্রয়োজনীয়তা: বিপদ বিন্দু স্থিতি বিশ্লেষণ/বিপদ বিন্দু ভবিষ্যদ্বাণীমূলক বিশ্লেষণ/কম্পোনেন্ট স্থিতি পরিমাণগত বিশ্লেষণ

PM-1500 উচ্চ নির্ভুল বায়ুবাহিত LiDAR সিস্টেম ডেটা অধিগ্রহণের জন্য ব্যবহৃত হয়।DSM/DEM দ্রুত DLG এবং 3D মডেল উৎপাদনের জন্য তৈরি করা হবে।

2. টপোগ্রাফিক সার্ভে

জরিপ এলাকাটি প্রধানত সমতল ভূখণ্ড যেখানে ছোট ছোট অন্ডুলেশন এবং সর্বোচ্চ 20 মিটার উচ্চতার পার্থক্য রয়েছে।জরিপ এলাকায় একটি প্রধান রাস্তা রয়েছে, যেখানে আরও গাছপালা এবং বেশ কয়েকটি ঘনবসতি রয়েছে।

নির্ভুলতা প্রয়োজন: 1) বিন্দু ঘনত্ব প্রয়োজনীয়তা 16pt/m² থেকে ভাল;2) অনুভূমিক/উল্লম্ব নির্ভুলতার প্রয়োজনীয়তা: ≤5 সেমি, 1:500 টপোগ্রাফিক জরিপ এবং ম্যাপিং প্রয়োজনীয়তা পূরণ করুন

প্রকল্পের অসুবিধা:

1) জটিল ভূখণ্ড: জরিপ এলাকায় ঘন গাছপালা রয়েছে, এবং ঐতিহ্যগত জরিপ এবং ম্যাপিং জরিপ এলাকায় দক্ষতার সাথে সঠিক উচ্চতার তথ্য পেতে পারে না;

2) আঁটসাঁট সময়: জরিপ এলাকার ডেটা সংগ্রহ এবং ফলাফল ডেটা আউটপুট সম্পূর্ণ করতে 3 দিন সময় লাগে;

3) কঠিন পরিবহন: জরিপ এলাকার রাস্তার অবস্থা জটিল, এবং ঐতিহ্যগত জরিপ এবং ম্যাপিং সরঞ্জামের পরিবহন সময়সাপেক্ষ এবং শ্রমসাধ্য;

4) মহামারী: গ্রামে অনেক বাসিন্দা রয়েছে এবং মহামারীর সময় কঠোর বন্ধ-অফ নিয়ন্ত্রণ ব্যবস্থাপনা ফিল্ড ডেটা সংগ্রহে কিছু চ্যালেঞ্জ নিয়ে এসেছিল।

প্রকল্পে বিনিয়োগ করা প্রধান যন্ত্র ও সরঞ্জাম হল হাই-ক্লাউড PM-1500 এয়ারবর্ন লিডার সিস্টেম, L150 মাল্টি-রোটার ইউএভি প্ল্যাটফর্ম, হাই-টার্গেট IRTK2 রিসিভার এবং শহুরে অফ-রোড যানবাহন।

3. 3D সিটি মডেল প্রকল্প

জরিপ এলাকার মোট আয়তন প্রায় ১০ বর্গকিলোমিটার।জরিপ এলাকায় মূল লেজার পয়েন্ট ক্লাউড এবং তির্যক চিত্র প্রাপ্ত করা প্রয়োজন, এবং প্রাপ্ত মূল তথ্য অনুযায়ী 3D মডেল তৈরি করা।

বায়ুবাহিত LiDAR এরিয়াল সার্ভে প্রযুক্তি দ্বারা প্রাপ্ত লেজার পয়েন্ট ক্লাউড এবং তির্যক ক্যামেরা দ্বারা গৃহীত ডিজিটাল ইমেজ ডেটা ডিজিটাল এলিভেশন মডেল (DEM) এবং ডিজিটাল অর্থোফোটো ম্যাপ (DOM) তৈরি করতে এবং ভূখণ্ড মডেল তৈরি করতে ব্যবহৃত হয়।একই সময়ে, লেজার পয়েন্ট ক্লাউড ডেটা এবং লাইন অঙ্কনের উপর ভিত্তি করে 3D মডেল তৈরি করা হয়।

3D মডেলের মাধ্যমে বিল্ডিংয়ের উচ্চতা প্রাপ্ত করুন, তির্যক চিত্র এবং গ্রাউন্ড ফটোগুলির মাধ্যমে বিল্ডিংয়ের তথ্য পান এবং তারপরে বিল্ডিং তথ্য ডেটাবেস তৈরি করুন।

প্রকল্পটি পরিমাপের জন্য UAV দ্বারা বাহিত PM-1500 LiDAR গ্রহণ করে।টেক অফ এবং ল্যান্ডিং পয়েন্টগুলি যতদূর সম্ভব প্রশস্ত দৃষ্টি এবং উচ্চ উচ্চতায় অবস্থিত হওয়া উচিত।
