হাই-ক্লাউড, 3D লেজার স্ক্যানিং প্রযুক্তির একজন নেতা।
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Hi-Cloud |
| সাক্ষ্যদান: | ISO, others upon the requests |
| মডেল নম্বার: | ARS-1000 UAV ম্যাপিং সিস্টেম |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | পরিবহন মামলা |
| ডেলিভারি সময়: | 10 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 5 সেট/মাস |
| পরিমাপ সীমা: | 5m ~ 920m | সঠিকতা: | 15 মিমি @ 150 মি |
|---|---|---|---|
| অপারেশন তাপমাত্রা: | -10℃~+40℃ | স্টোরেজ পরিবেশ: | -20℃~+50℃ ; -20℃~+50℃; Humidity < 85% আর্দ্রতা <85% |
| FoV (নির্বাচনযোগ্য): | 0~330° <60°~90° বায়ুবাহিত মোড> | কৌণিক রেজোলিউশন: | 0.001° |
| লেজার ক্লাস: | ক্লাস 1 (চোখ নিরাপদ) | ওজন: | 4.5 কেজি |
| বিশেষভাবে তুলে ধরা: | 920m UAV ম্যাপিং সিস্টেম,4.5kg UAV ম্যাপিং সিস্টেম,4.5kg ড্রোন লিডার জরিপ |
||
15mm@150m নির্ভুলতার সাথে 920m দীর্ঘ পরিসরের শক্তিশালী স্থিতিশীলতা উচ্চ ইন্টিগ্রেশন UAV ম্যাপিং সিস্টেম ARS-1000

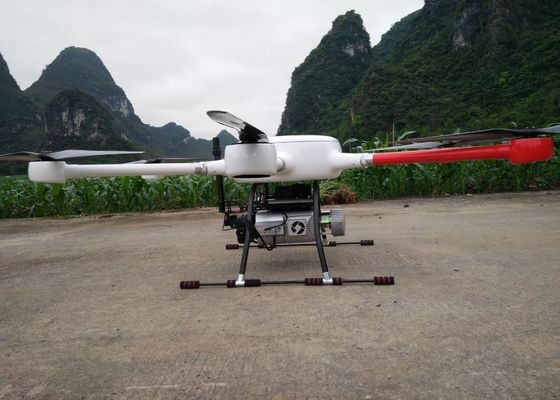

ARS-1000 UAV ম্যাপিং সিস্টেম একটি Riegl LiDAR ভিত্তিক সিস্টেম।এটি উহান হাই-ক্লাউড টেকনোলজি কোং লিমিটেড দ্বারা তৈরি ও নির্মিত। সিস্টেমটি বিভিন্ন সেন্সর যেমন উচ্চ-নির্ভুল লেজার, হাই-ডেফিনিশন ক্যামেরা, জিপিএস, এমইএমএস ইনর্শিয়াল নেভিগেশন এবং স্টোরেজ কন্ট্রোল ইউনিট ইত্যাদিকে একীভূত করে। এটি সিঙ্ক্রোনাসভাবে 3D লেজার পেতে পারে। পয়েন্ট ক্লাউড, POS ডেটা এবং ইমেজ ডেটা।
DSM, DEM, DOM, DLG সজ্জিত ডেটা প্রসেসিং এবং অ্যাপ্লিকেশন সফ্টওয়্যারের মাধ্যমে দ্রুত তৈরি করা যেতে পারে।হালকা ওজন, সুবিধাজনক পরিবহন এবং ফলাফল প্রক্রিয়াকরণের উচ্চ দক্ষতার সুবিধার সাথে, সিস্টেমটি বিভিন্ন অ্যাপ্লিকেশন ক্ষেত্রে যেমন জরুরী ম্যাপিং, টপোগ্রাফিক ম্যাপিং, পাওয়ার লাইন পরিদর্শন, হাইওয়ে জরিপ, খনন এবং ভলিউম ভলিউম গণনা, উপকূলীয় রিফ জরিপে ব্যাপকভাবে ব্যবহৃত হয়। , প্রত্নতাত্ত্বিক জরিপ এবং ম্যাপিং এবং তাই।
ARS-1000 UAV ম্যাপিং সিস্টেমের প্রধান বৈশিষ্ট্য
1. ইন্টিগ্রেশন।ARS-1000 UAV ম্যাপিং সিস্টেম একটি সমন্বিত হার্ডওয়্যার প্ল্যাটফর্ম আর্কিটেকচারে 3D লেজার স্ক্যানিং সেন্সর, ইনর্শিয়াল নেভিগেশন সিস্টেম এবং জিপিএসকে একীভূত করে।ছোট ভলিউম এবং ওজন সরঞ্জাম বহন এবং ইনস্টল করা সহজ করে তোলে।
2. শক্তিশালী স্থায়িত্ব।এমবেডেড ইন্টিগ্রেটেড প্ল্যাটফর্ম সিস্টেমটিকে আরও শক্তিশালী এবং স্থিতিশীল করে তোলে এবং সিস্টেমের সঠিকতা উন্নত করে।
3. রিয়েল-টাইম মনিটরিং।সিস্টেমটি একটি দীর্ঘ-দূরত্বের এবং উচ্চ-গতির ডেটা ট্রান্সমিশন রেডিও স্টেশন দিয়ে সজ্জিত।সিস্টেমের অপারেশন অবস্থা দূরবর্তীভাবে নিরীক্ষণ করা যেতে পারে, যাতে অপারেটররা যেকোনো সময় অপারেশন পরিস্থিতি পেতে পারে।
4. দীর্ঘ পরিমাপ পরিসীমা.স্থল বস্তুর 60% প্রতিফলিত অবস্থার অধীনে, সরঞ্জামের সর্বোচ্চ পরিমাপ 920m হতে পারে।
5. মাল্টি প্ল্যাটফর্ম।ছোট ভলিউম এবং ইন্টিগ্রেটেড ইন্টিগ্রেশনের কারণে, সিস্টেমটি বিভিন্ন ক্যারিয়ার প্ল্যাটফর্মের সাথে মানিয়ে নিতে পারে, যেমন মাল্টি রটার ইউএভি, ভিটিওএল ফিক্সড উইং ইউএভি, এবং এটি বিভিন্ন অপারেশন মোড যেমন গাড়ির মাউন্ট করা এবং ব্যাকপ্যাক মোডের সাথে মানিয়ে নিতে পারে।
ARS-1000 UAV ম্যাপিং সিস্টেমের স্পেসিফিকেশন
1. সিস্টেম কর্মক্ষমতা
| পরম নির্ভুলতা |
অনুভূমিক <5 সেমি উল্লম্ব <5 সেমি |
| ওজন | 4.5 কেজি |
| স্টোরেজ | 1TB SSD |
| ইনপুট ভোল্টেজ | 20~30V |
| শক্তি খরচ | <75W |
| অপারেশন তাপমাত্রা | -10℃~+40℃ |
| স্টোরেজ পরিবেশ | -20℃~+50℃ আর্দ্রতা <85% |
| লেজার ক্লাস | ক্লাস 1 (চোখ নিরাপদ) |

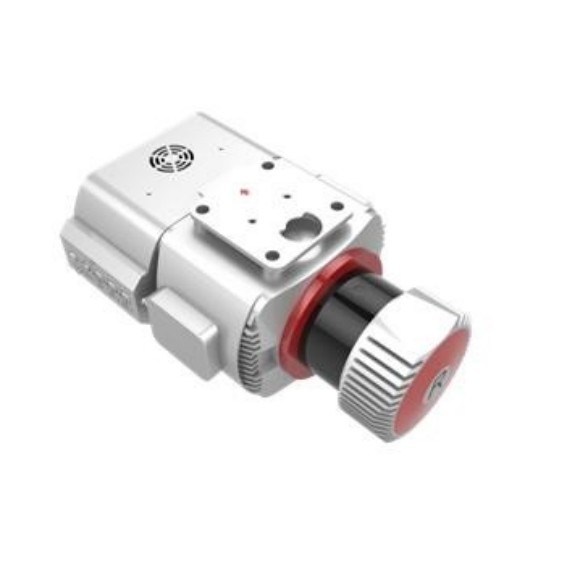

2. লেজার স্ক্যানার
| সর্বাধিক পরিমাপ পরিসীমা | 920m @60% |
| ন্যূনতম পরিমাপ পরিসীমা | 5মি |
| পরিসীমা নির্ভুলতা | 15 মিমি @ 150 মি |
| পুনরাবৃত্তি সঠিকতা | 10মিমি @150মি |
| সর্বোচ্চকার্যকরী পয়েন্ট ফ্রিকোয়েন্সি | 500000 পয়েন্ট/সেকেন্ড |
| সামঞ্জস্যের জন্য লেজার গিয়ার | 6টি স্তর |
| সর্বাধিক সংখ্যক গৃহীত প্রতিধ্বনি | 4~15 |
| FoV(নির্বাচনযোগ্য) | 0~330° 60°~90° বায়ুবাহিত মোড |
| স্ক্যান ফ্রিকোয়েন্সি (নির্বাচনযোগ্য) | 10~200 স্ক্যান/সে |
| কৌণিক রেজোলিউশন | 0.001° |
3. POS সিস্টেম
| অবস্থান নির্ভুলতা (পোস্ট-প্রসেসিং) | অনুভূমিক 0.01 মি উচ্চতা 0.02 মি |
| ওরিয়েন্টেশন সঠিকতা (পোস্ট-প্রসেসিং) | শিরোনাম 0.010° পিচ/রোল 0.005° |
| ক্যামেরা রেজোলিউশন | ≥42.4MP |
| ক্যামেরার ওজন | <500 গ্রাম |
ARS-1000 UAV ম্যাপিং সিস্টেমের প্রয়োগ
হাইওয়ে জরিপ প্রকল্প
সংক্ষিপ্ত বিবরণ:
জরিপ এলাকার ভূখণ্ড জটিল, গাছপালা জমকালো এবং উচ্চতার পার্থক্য বড়।দুটি হাইওয়ে পরিমাপ করা প্রয়োজন, যার মোট দৈর্ঘ্য প্রায় 60 কিলোমিটার।
প্রয়োজনীয়তা:
প্রাসঙ্গিক মান, প্রযুক্তিগত বৈশিষ্ট্য এবং পদ্ধতি অনুসারে রাস্তার মধ্যরেখার উভয় পাশে 100 মিটার (200 মিটার ব্যান্ডউইথ) উল্লম্ব এবং অনুভূমিক বিভাগের পরিমাপের জন্য দায়ী থাকুন এবং আউটপুট ফলাফল 1 অনুযায়ী হবে :500 ম্যাপিং প্রয়োজনীয়তা।
অসুবিধা:
মহাসড়কে উঁচু পাহাড়, এবড়ো-খেবড়ো রাস্তা, লতাপাতা এবং ঘন যানজটের কারণে মাঠ জরিপের কাজটি ঝুঁকিপূর্ণ।
সমাধান:
প্রকল্পের নির্দিষ্ট পরিস্থিতি অনুযায়ী, 200 মিটার আপেক্ষিক উচ্চতা অনুযায়ী রাস্তা বরাবর ফ্লাইট ডেটা সংগ্রহের জন্য ARS-1000 সিস্টেম গৃহীত হয়।
