4.5kg মাল্টি প্ল্যাটফর্ম টপোগ্রাফিক UAV ম্যাপিং সিস্টেম ARS-1000L UAV এরিয়াল সার্ভে

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Hi-Cloud
সাক্ষ্যদান:	ISO, others upon the requests
মডেল নম্বার:	ARS-1000L UAV ম্যাপিং সিস্টেম

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	negotiable
প্যাকেজিং বিবরণ:	পরিবহন মামলা
ডেলিভারি সময়:	10 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	10 সেট/মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

ওজন:	4.5 কেজি	স্টোরেজ:	1TB SSD
সর্বোচ্চ পরিসীমা:	1350m @60%	পরিসীমা নির্ভুলতা:	15 মিমি @ 150 মি
FoV (নির্বাচনযোগ্য):	60°~90° বায়ুবাহিত মোড সহ 0~330°৷	কৌণিক রেজোলিউশন:	0.001°
অপারেশন তাপমাত্রা:	-10℃~+40℃	স্টোরেজ পরিবেশ:	-20℃~+50℃; -20℃~+50℃; Humidity < 85% আর্দ্রতা <85%
বিশেষভাবে তুলে ধরা:	টপোগ্রাফিক ইউএভি ম্যাপিং সিস্টেম , এরিয়াল ইউএভি ম্যাপিং সিস্টেম , 4.5 কেজি ইউএভি এরিয়াল সার্ভে

উচ্চ নিরাপত্তা 4.5kg রেঞ্জ 1350m@60% মাল্টি প্ল্যাটফর্ম UAV ম্যাপিং সিস্টেম ARS-1000L 15mm@150m নির্ভুলতার সাথে

Riegl LiDAR-এর উপর ভিত্তি করে, UAV ম্যাপিং সিস্টেম ARS-1000L হাই-ক্লাউড দ্বারা উন্নত এবং নির্মিত।এটি উচ্চ-নির্ভুল লেজার, হাই-ডেফিনিশন ক্যামেরা, জিপিএস, এমইএমএস ইনর্শিয়াল নেভিগেশন এবং স্টোরেজ কন্ট্রোল ইউনিটের মডিউল সহ একটি অত্যন্ত সমন্বিত সিস্টেম।শক্তিশালী কর্মক্ষমতা, হালকা ভলিউম, সুবিধাজনক ইনস্টলেশন এবং সহজ অপারেশনের সুবিধার সাথে, এটি বেশিরভাগ ব্যবহারকারীদের দ্বারা স্বীকৃত হয়েছে এবং জরুরী ম্যাপিং, টপোগ্রাফিক ম্যাপিং, পাওয়ার লাইন পরিদর্শন, হাইওয়ে জরিপ, উপকূলীয় প্রাচীর জরিপ, খনন এবং ভরাট ভলিউমে ব্যাপকভাবে ব্যবহৃত হয়েছে। গণনা, প্রত্নতাত্ত্বিক জরিপ এবং ম্যাপিং এবং অন্যান্য ক্ষেত্র।

UAV ম্যাপিং সিস্টেম ARS-1000L এর স্পেসিফিকেশন

1. সিস্টেম কর্মক্ষমতা

নির্দেশক	প্যারামিটার
পরম নির্ভুলতা	অনুভূমিক <5 সেমি উল্লম্ব <5 সেমি
ওজন	4.5 কেজি
স্টোরেজ	1TB SSD
ইনপুট ভোল্টেজ	20~30V
শক্তি খরচ	<75W
অপারেশন তাপমাত্রা	-10℃~+40℃
স্টোরেজ পরিবেশ	-20℃~+50℃ আর্দ্রতা <85%
লেজার ক্লাস	ক্লাস 1 (চোখ নিরাপদ)

2. লেজার স্ক্যানার

নির্দেশক	প্যারামিটার
সর্বাধিক পরিমাপ পরিসীমা	1350m @60%
ন্যূনতম পরিমাপ পরিসীমা	5মি
পরিসীমা নির্ভুলতা	15 মিমি @ 150 মি
পুনরাবৃত্তি সঠিকতা	10মিমি @150মি
সর্বোচ্চকার্যকরী পয়েন্ট ফ্রিকোয়েন্সি	750000 পয়েন্ট/সেকেন্ড
সামঞ্জস্যের জন্য লেজার গিয়ার	6টি স্তর
সর্বাধিক সংখ্যক গৃহীত প্রতিধ্বনি	4~15
FoV(নির্বাচনযোগ্য)	0~330° 60°~90° বায়ুবাহিত মোড
স্ক্যান ফ্রিকোয়েন্সি (নির্বাচনযোগ্য)	10~200 স্ক্যান/সে
কৌণিক রেজোলিউশন	0.001°

3. POS সিস্টেম

নির্দেশক	প্যারামিটার
অবস্থান নির্ভুলতা (পোস্ট-প্রসেসিং)	অনুভূমিক 0.01 মি উচ্চতা 0.02 মি
ওরিয়েন্টেশন সঠিকতা (পোস্ট-প্রসেসিং)	শিরোনাম 0.010° পিচ/রোল 0.005°

4. ক্যামেরা সিস্টেম

নির্দেশক	প্যারামিটার
ক্যামেরা রেজোলিউশন	≥42.4MP
ক্যামেরার ওজন	<500 গ্রাম

UAV ম্যাপিং সিস্টেম ARS-1000L এর বৈশিষ্ট্য

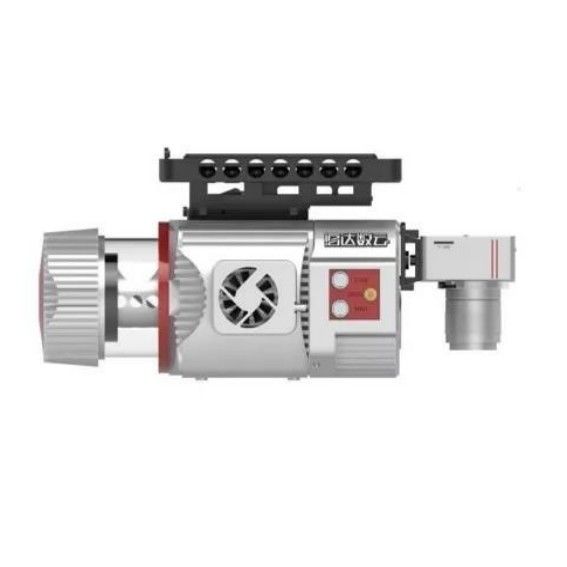

1. সিস্টেমটি হার্ডওয়্যার আর্কিটেকচারে 3D লেজার স্ক্যানার, POS মডিউল এবং ফ্যানকে একীভূত করে, যা শুধুমাত্র সিস্টেমের সামগ্রিক কর্মক্ষমতা এবং স্থায়িত্ব বাড়ায় না, কিন্তু ভলিউমকে চরমে সংকুচিত করে এবং সামগ্রিক ওজন 4.5 কেজির কম .

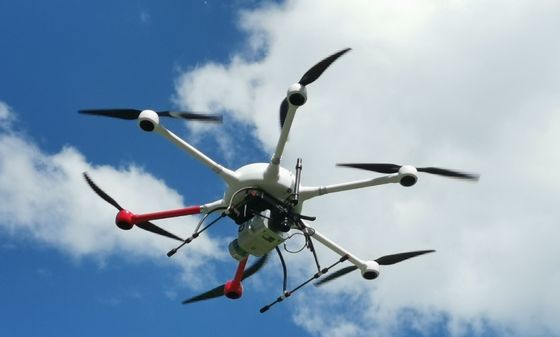

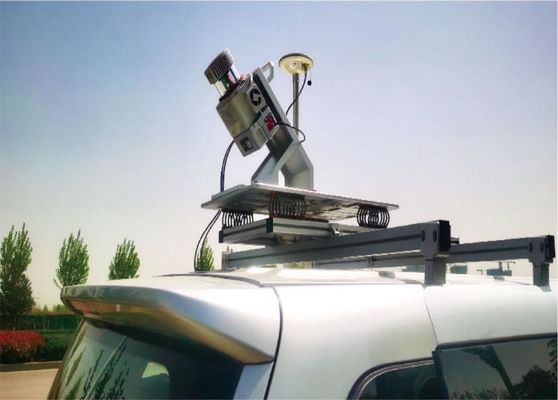

2. সিস্টেমের ছোট আয়তন এবং ওজন এটিকে বিভিন্ন ক্যারিয়ার প্ল্যাটফর্মে ভালভাবে বহন করতে সক্ষম করে।এটি শুধুমাত্র মূলধারার মাল্টি রটার ইউএভি এবং ভিটিওএল ফিক্সড উইং ইউএভির জন্য উপযুক্ত নয়, তবে এটি অপারেশনের জন্য গাড়ি এবং ব্যাকপ্যাক প্ল্যাটফর্মে মাউন্ট করা যেতে পারে।বায়ুবাহিত, যানবাহন বা ব্যাকপ্যাক মোডেই হোক না কেন, অপারেশন সাইটে দ্রুত ইনস্টলেশন এবং স্থাপনা পূরণের জন্য সিস্টেমটি সংশ্লিষ্ট ইনস্টলেশন ফার্মওয়্যার দিয়ে সজ্জিত।

3. পুরো সিস্টেমটি দ্রুত স্লাইডিং স্ট্রাকচার ডিজাইন গ্রহণ করে এবং র্যাক এবং সিস্টেমের মধ্যে কোন ফাঁক নেই, যা সরঞ্জামের স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে।ইনস্টলেশনের সময় স্ক্রুগুলির প্রয়োজন নেই, যা সাইটে স্থাপনের সময়কে উন্নত করে।এছাড়াও, সিস্টেমটি সরঞ্জামগুলির জন্য নির্দিষ্ট শারীরিক সুরক্ষা প্রদান করতে এবং কিছু কঠোর পরিবেশ এবং জরুরী পরিস্থিতিতে সরঞ্জামগুলির অপ্রয়োজনীয় ক্ষতি কমাতে একটি মালিকানাধীন লাইটওয়েট অ্যান্টি-কলিশন প্রতিরক্ষামূলক হাতাও সরবরাহ করে।আরও, ক্ষতি প্রতিরোধ মডিউল ঐচ্ছিক।UAV হারিয়ে যাওয়ার পরে, সরঞ্জামের সন্ধানের সুবিধার্থে সরঞ্জামের অবস্থানও পাওয়া যেতে পারে।

4. LiDAR সিস্টেমের সর্বাধিক পরিসর হল 1350m, এবং সিস্টেমটি বড় ভূখণ্ডের ড্রপ সহ পরিবেশেও স্বাভাবিকভাবে কাজ করতে পারে।দীর্ঘ পরিসরের পরিমাপ এছাড়াও সরঞ্জামের অধিগ্রহণ দক্ষতা উন্নত করতে পারে এবং একই সময়ে আরও পয়েন্ট ক্লাউড ডেটা সংগ্রহ করতে পারে।

5. সিস্টেমের লেজার নির্গমন ফ্রিকোয়েন্সি প্রতি সেকেন্ডে 750000 পয়েন্ট।একটি উচ্চতর পয়েন্ট ফ্রিকোয়েন্সি মানে এটি জরিপ এলাকায় ল্যান্ডফর্মকে আরও ভালভাবে প্রতিফলিত করতে পারে এবং আরও সূক্ষ্ম পয়েন্ট ক্লাউড ডেটা পেতে পারে।উপরন্তু, উচ্চ ফ্রিকোয়েন্সি LiDAR সরঞ্জাম দ্রুত ক্রুজিং গতির সাথে UAV দিয়ে সজ্জিত করা যেতে পারে।একই সময়ে, আরও ডেটা প্রাপ্ত করা যেতে পারে, যা ডেটা অধিগ্রহণের দক্ষতা উন্নত করে।

6. সিস্টেমের নিখুঁত নির্ভুলতা 5 সেন্টিমিটারের চেয়ে ভাল, যা বেশিরভাগ অ্যাপ্লিকেশন পরিস্থিতির চাহিদা পূরণ করে।150 মিটার পরিমাপের পরিসরের অধীনে, সীমার নির্ভুলতা 15 মিমি থেকে ভাল।

UAV ম্যাপিং সিস্টেম ARS-1000L এর ব্যবহারিক প্রয়োগ প্রকল্প

পাহাড়ি এলাকায় বায়ু খামার জরিপ

ওভারভিউ

জরিপ এলাকাটি মূলত পাহাড়ি ভূখণ্ড।বায়ু খামার জরিপ এলাকায় গড় উচ্চতা বেশি, এবং পরিমাপ এলাকার কিছু এলাকায় উচ্চতা 300 মিটারের বেশি।পুরো বায়ু খামারটি প্রায় 12 বর্গ কিলোমিটার এলাকা জুড়ে রয়েছে।গাছপালা হল উপক্রান্তীয় চিরহরিৎ চওড়া পাতার বন, যেখানে বড় গাছপালা কভারেজ হার এবং বিভিন্ন প্রকার।

অসুবিধা

জরিপ এলাকার ভূখণ্ড জটিল, উচ্চতার পার্থক্য বড়, যাতায়াত অসুবিধাজনক, জলবায়ু পরিবেশ খারাপ।জরিপ এলাকায় 100 মিটারের বেশি উচ্চতার বেশ কয়েকটি বায়ু টারবাইন রয়েছে, তাই রুটটি ডিজাইন করা কঠিন।দৃষ্টির লাইনটি গুরুতরভাবে অবরুদ্ধ, এবং টেক অফ পয়েন্ট সনাক্ত করা কঠিন।

সমাধান

প্রকল্পটি ARS-1000L বায়ুবাহিত লেজার পরিমাপ ব্যবস্থা গ্রহণ করে।তিনটি টেকঅফ এবং ল্যান্ডিং পয়েন্ট মোট সাতটি সর্টির জন্য পুরো জরিপ এলাকায় নির্বাচন করা হয়েছে।
